A karbantartási idő csökkentése garatos szivattyúknál

Az elmozdítható garatház-burkolat hozzáférést biztosít a nyíltgaratos csigaszivattyúk hajtásoldali csuklójához. Lehetővé teszi a hihetetlenül gyors és meglepően egyszerű karbantartást.

Ami lehetővé teszi: a szabadalmaztatott  Drive Joint Access.



de ugyanerre lehetőség van a forgórész felőli oldalon is.

Link: rotor joint access



 SEEPEX TVE300-18T  speciális garatos szivattyú

Nagy, nagyobb és itt van a SEEPEX TVE 300-18T

Egy nagy angliai szennyvízkezelési egyesület számára gyártott speciális szivattyúnk túlszárnyal minden eddigi rekordot! A 10m hosszú és szűken 5 tonna tömegű garatos csigaszivattyúnk  innovatív karbantartási megoldásokat biztosító „Drive Joint Access“ és „Rotor Joint Access“ (hajtás és forgórész felőli csukló hozzáférés) és egy osztott alaplapot tartalmaz. Extrém szállítási feladatok esetén is egyszerű és gyors karbantartást biztosí, drasztikusan csökkentve ezzel az állásidőt és jelentős üzemeltetési költség optimalizálást tesz lehetővé.



 TÖBB MINT TISZTA

Az új BCFHépítési formájú szivattyúink a Flexrod rugalmas titán tengellyel és az új öblíthető geometriai formájukkal a legmagasabb higiéniai követelmények tekintetében is megkapták az Európai Higiénikus Géptervezési Szervezet (EHEDG) tanúsítványát



További információk (angol)



SAI , víztelenített iszapok szállítása csőben nagy távolságra



- Szállítás kis energiafelhasználással, sűrítettlevegős rásegítéssel.

- Iránytörések és szintemelkedés nem probléma

- Könnyű karbantartás a helyszínen

- SEEPEX PLC vezérlés





SAI: működési elv bemutató

https://www.youtube.com/watch?v=NxKWym-NNPw



Ipari és kommunális Víztelenített iszapok szállítása csigaszivattyúval, akár 1000 m csőnyomvonal hosszon is.





Válassza a hatékony, sokoldalú SEEPEX adagolószivattyúkat

Inteligens megoldások

Az üzemeltetők és az építők is folyamatosan nagy nyomás alatt állnak, hogy a berendezések kis üzemviteli és összességében alacsony életciklus-költséggel hatékonyan működjenek. Ehhez kínálja SEEPEX az inteligens adagoló szivattyúit a legkülönbözőbb alkalmazásokra az iparitól egészen a labor alkalmazásokig.  SDP "Smart Dosing Pump" kivitel egyesíti a csigaszivattyúk kitűnő adagolási tulajdonságait az új decentralizált vezérléstechnológia adta lehetőségeket.



 SEEPEX  csigaszivattyúk csökkentik pl. a szennyvíziszap kezelés költségeit, de egyéb alkalmazási területeken is jelentős megtakarítást hozhatnak Önnek.

Angliában a Severn Trent-tel együttműködve a SEEPEX GmbH mérnökeinek sikerült Packingtonban egy iszapsűrítő berendezés teljesítményét növelni.  Ashby de la Zouch közelében lévő szennyvíztisztító telepen kezelik a környék összesen mintegy 28000 lélekszámú településeinek szennyvizét.



A kiindulási állapot

Már hosszabb ideje az iszapsűrítő berendezésnek túl sok üzemkiesése volt és a kiesések miatt a sűrítettiszap elvételi szivattyú teljesítménye is visszaesett. Az üzemzavarok miatt a szivattyút is gyakran kellett javítani, ami magas karbantartási költségeket és az iszap tartálykocsis elszállításának költségeit növelte.

Mivel a folyamatban rendszeresen problémák jelentkeztek és a szivattyú cseréjével nem hárultak el, más irányban kellett kleresni a problémát. Severn Trent felkérte a SEEPEX GmbH-t, hogy saját mérnökeivel együtt vizsgálják meg a teljes rendszert és fedezzék fel az üzemkiesések forrását.

A vizsgálatok folyamán kiderült, hogy nem egy, hanem egész sor kisebb hibahely felelős az iszapsűrítő berendezés rossz működéséért. Az egész sűrítőberendezés vonatkozásában az iszapelvételi szivattyúval szemben támasztott igények megértése fontos feltételnek bizonyult a probléma megoldásában és a sűrítőberendezés teljesítményének helyreállításában.



A megoldás

SEEPEX GmbH által megajánlott rendszer a korábbiakban alkalmazott szivattyú helyett nagyobb teljesítményű és más kivitelű garatos BT szivattyúból állt. A sűrítőgép kifolyóját úgy alakították át, hogy a sűrített iszap közvetlenül a garatos szivattyúba jusson. Az integrált szállítócsiga a szennyvíziszapot a szivattyú aktív szállítóelemeihez (álló- és forgórész) vezeti. Ezzel az átalakított konfigurációval az iszapsűrítő gépről a különböző viszkozitású szennyvíziszapok elszállíthatók.

 A garaban a termék szintjét ultrahangos szintmérővel mérik. A szintszabályzás az iszapszint alapján szabályozza a fordulatszámot. Így a nagyobb iszapkihozatali csúcsok kikompenzálhatók és a korábbiakban ilyenkor fellépő lekapcsolások megszüntetésre kerülnek.

 A nyomóoldali iszapvezeték átmérőjét megnöveltük. Az új vezeték talajközeli elhelyezése jobb hozzáférhetőséget biztosít.



Az előnyök

 Növelhető volt az iszapsűrítő berendezés teljesítménye és üzembiztonsága, mivel az iszapelvételi szivattyút a különböző viszkozitású szennyvíziszapok elvételéhez lehet igazítani és a szivattyú fordulatszáma automatikusan vezérelhető. A meghibásodások és a karbantartási idők, valamint a költségek csökkentek és teljesen kiküszöbölésre került a szennyvíziszap tartálykocsis szállításának költsége.



A Severn Trent részéről Andrew Perry véleménye erről: “ Azóta nem merült fel költség a tartálykocsis szennyvíziszap szállításból és a berendezés a megoldás telepítése óta egyszer sem került lekapcsolásra. Célunk, hogy minden problémát ilyen szakszerűen oldjunk meg.”

 Kulcstényezők

• Gyors karbantartás
• Szállítócsigás garatos szivattyú
• Szintszabályozás ultrahangos szintmérővel
• Nagyobb megbízhatóság

 Jelentős költségmegtakarítások

• Lecsökkentett üzemkiesési idő
• Csökkentett karbantartási költség
• Csökkentett szennyvíziszap elszállítási költségek

 Az alkalmazott szivattyútípus

• BT építési sorozat





Stabil nyomású és pontos adagolású szivattyúzás nagy távolságra

  A mezőgazdasági vállalatok az elmúlt években negyon megnőttek. Ezzel a növekedéssel együtt nőttek a hizlaldai műszaki berendezések vonatkozásában támasztott követelények is. Ez a növekedés többletköltséggel jár, így a vállalatok folyamatosan új innovatív megoldásokat keresnek, amelyek ezen többletköltségeket megfelelő határok közé szorítanak.  Döntő költségtényező a takarmány előkészítése, feldolgozása.



  A kiinduló állapot

A sertés hizlaldában és malac neveldében a keverőtartályokban darált, vagy őrölt gabona keveréket homogén sűrű péppé kevernek.. Ezt a kását csővezetékeken keresztül juttatják el a szétszórva elhelyezett etető helyekig. Minél nagyobbak lesznek az istálók, annál hosszabbak lesznek a csővezetékek és ezzel nőnek az alkalmazott szivattyúkkal szemben támasztott követelmények. Ezzel a korábbiakban gyakran alkalmazott centrifugál szivattyúk müszaki lehetőségei határára érnek.A kiinduló állapot



A megoldás

A takarmany megfelelő felhasználása és a magas minőségű hústermelés számára döntő befolyással bír a takarmány pontos adagolása. Az alkalmazott szivattyúknak képesnek kell lennie a megfelelő pontosságú stabil nyomású szállításra. Emellett az adagolás beállításának egyszerűnek, a karbantartási igénynek kicsinek és a szivattyúnak könnyen tisztíthatónak kell lennie. Csak így érhető el költségcsökkentés és minőségileg is jüó eredmény.

 Az etetőrendszerek egyik neves gyártója mindenekelőtt egy seepex csigaszivattyút tesztelt és az bőségesen kielégítette a megrendelő által támasztott követelményeket.



A nyereség

 Időközben alig pár év telt el és több száz szivattyú került alkalmazásra. Valamennyi szivattyú megbízhatóan, jelentősebb probléma nélkül, üzemel. Az istálók üzemeltetői mindeddig nem bánták meg, hogy a SEEPEX szivattyúk mellett döntöttek és azóta sok pénzt takarítottak meg. "A jó ár – érték arány az átlagon felüli SEEPEX kopóalkatrész élettartammal meggyőzött minket.“

 Mindenki elégedett: az üzemeltető, aki a költségeit szerfelett csökkenthette, a dolgozók, akiknek a kis karbantartásigényű szivattyúval kevés dolguk akad és végül a fogyasztók, akik élvezhetik a jó minőségű hústemékeket.



 SEEPEX szivattyúk  a központi konyhán a kása a keverőtartályokból különböző csővezetékekbe történő elosztásánál.

 Kulcstényezők

- stabil nyomású szivattyúzás nagy távolságra

- egyszerű kezelés

- nagy adagolási pontosság

 Jelentős költségmegtakarítás

- a kopóalkatrészek hosszú élettartama

- kis karbantartási igény

- könnyen szerelhető

 Az alkalmazott szivattyútípus

- SEEPEX BN építési forma

- klasszikus és korszerű SEEPEX SCT kivitelben is







Élelmiszeripari hulladék -  depóniagáz helyett biogáz.



 Az Apetito nevű vállalat egyike Európa vezető magas értékű mályhűtött- és közétleztetési termék gyártóinak a nagy konyhák és ugyanúgy a privát háztartások számára is. Ezen termékei előállításánál szükségszerűen élelmiszeripari hulladék is keletkezik, például az alapanyag előkészítésnél és a porciózásnál.

 A kiindulási helyzet

 Eredetileg ezeket az anyagokat konténerbe gyűjtötték és szemétlerakóba került. Habár ez a módszer olcsó és környezetkímélő volt, az Apetito vállalat egyéb elhelyezési megoldásokat is keresett. Végül a biogáz üzemben történő alkalmazás mellett döntöttek, amely ugyan az egyes hulladék fajták előkészítésének igényét is magával vonta.





A megoldás

A hasonló alkalmazásoknál szerzett kedvező tapasztalatok alapján SEEPEX a BTM sorozatú garatos szivattyúk alkalmazását javasolta.  Eu a szivattyú építési forma integrált késrendszerrel rendelkezik, melynek köszönhetően a szállítási feladaton kívül a szivattyú a különféle élelmiszeripari hulladékok aprítását és egyben homogenizálását is biztostani tudja.

Mégépítésre került egy SEEPEX BTM építési sorozatból álló szivattyú, garat és vezérlőegységből álló egység, amely az aprított, sűrített iszapra hasonlító hulladékot egy tárolótartályba nyomja. A hulladékot mintegy 20 tonnás adagokban tartálykocsival a közeli biogáz üzembe szállítják, ahol az alaposan előkészített anyag nagy gáztermelést biztosít. A fermentációs folyamatból hátramaradt anyagok talajjavítóként kerülnek felhasználásra.

 Az eredmény

A kedvező környezetvédelmi szempontokon kívül az élelmiszeripari hulladék biogáz-üzemi alkalmazása a szeméttárolóban történő elhelyezéssel szemben jelentős pénzügyi előnyökket is biztosít.  A SEEPEX GmbH által leszállított szivattyúrendszer a különböző hulladékok előkészítéséval és szállítással jelentősen hozzájárult, hogy:

- a hulladék térfogata az aprítással csökkenjen, amivel a szállítási költségek is alacsonyabbá váltak.

- a korábbi konténeres gyűjtéssel összehasonlítva az Apetito gyártelepén a zárt csővezeték-rendszeren keresztül történő szivattyúzás csökkentette a higiéniai problémákat, a szagterhelést és a szállítási út hosszát.

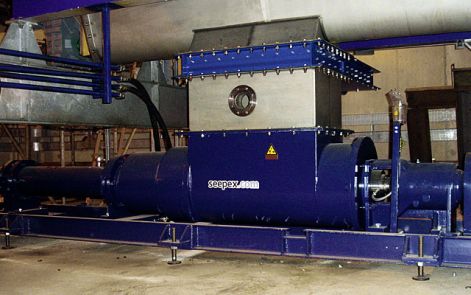

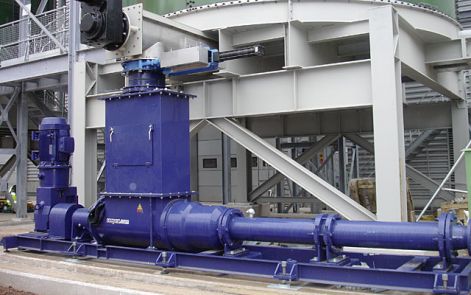

  SEEPEX új kihívásoknak tette ki magát - THE 130-24 szivattyúk

A Welsh Water Nagybritánia tíz legnagyobb Vízszolgáltató és Szennyvízkezelő cége közé tartozik.



Több mint hárommillió fogyasztó számára biztosítja az ivóvízellátást és szennyvízkezelést.
seepex  Nagybritániai vállalata a Welsh Water-nél végrehajtott energiapolitikai vizsgálatot követően nagy kihívással találta szembe magát. Eldöntésre került, hogy Dél-Welshben három helyen az energiaigényes iszapszárításról áttérnek a korszerű anaerob rothasztásra és energiatermelésre.



A kiindulási helyzet
A víztelenített iszap szállítása valamennyi csigaszivattyú-gyártó számára az egyike a legigényesebb feladatoknak, ahol a szállított közeg szárazanyagtartalma és a ragadóssága a kezelendő iszap fajtájának függvénye. A zsíros, ragadós iszapok a szivattyú beömlő garatjában boltozódásra hajlamosak, miközben a hosszúszálas közegek a szállítókamrák kitöltését nehezítik. Az új thermohidrolízises módszerrel működő berendezéseknél jelentős kihívás abból áll, hogy két telephelyen, amelyek regionális jellegűvé válnak, a meglévő határok között megépíthető legyen. A meglévő iszap átvételi- és kezelő központok iszapátvevő bunkerrel és vagy dugattyús szivattyúval, vagy két szállítócsigás csigaszivattyúval rendelkeznek, amellyel a 26% szárazanyag-tartalmú víztelenített iszapot a továbbkezelésre továbbítják. Mindkét berendezés esetében meg kell növelni a kapacitást a nagyobb iszapmennyiség miatt. A kihívás abból áll, hogy az új nagyobb kapacitást a berendezés szűk rendelkezésre álló helyén integrálják.



A megoldás

A víztelenített iszapok nagyobb mennyiségben történő szállítására a korábbiakban dugattyús szivattyúkat alkalmaztak. Moduláris kiépítés, optimális garatméret- és szállítócsiga-kialakítás, valamint a kiegészítő berendezek a nagyobb mennyiségű víztelenített iszap szállítására nagy térfogatáramú és nyomású szivattyúk kifejlesztéséhez vezetett, ami lehetővé tette a seepex-nek, hogy más szállítási technológiákat sikeresen kiszorítson.



 A Welsh Water berendezéseinek felülvizsgálatát követően seepex változtatásokat javasolt a meglévő siló-ürítő rendszeren és egy speciális, egyszerűen karbantartható állórész-szerkezetű szivattyút alkotott. seepex nagybritaniai vállalata összesen nyolc SEEPEX THE 130-24 szivattyú és megfelelő tartozékai, új siló-ürítő csiga, a csőben fellépő súrlódási veszteségek csökkentésére egy síkosítóanyag injektáló berendezés, elzáró-szerelvények és ellenőrző műszerek, leszállítására kapott megrendelést .





Az eredmény

A víztelenített iszapok kezelésére vonatkozó átfogó ismeretei alapján seepex-nek lehetősége nyílt, hogy bebizonyítsa, nem mindig a hagyományos szivattyútechnika az elsődleges legjobb választás. Az új seepex szivattyúval a legnagyobb lehetséges iszapmennyiség is a thermohidrolízissel működő technológiához szállítható, anélkül hogy a szállítási nyomás az igényelt maximális értéket átlépje.





A kettéosztott állórésznek köszönhetően karbantartásnál a szivattyút nem kell teljesen szétszerelni. A rendelkezésre álló szűk helyen a karbantartási munkák így sokkal gyorsabban végezhetők el, mint korábban.





 Salat & Co. vállalatnál higiénikusan és kevesebb költséggel”

 A fogyasztók mindig feltételezik, hogy a gyümölcs, zöldség és a saláta higiénikusan lett előkészítve és friss.  A tisztaság és a friss állapot biztosítására seepex GmbH egy angliai nagyvállalatnál teljes hulladékszállító és víztelenítő rendszert tervezett és szerelt fel.



A kiinduló állapot



Az egyes folyamatoknál, mint pl. a tisztítás és kézi osztályozás, adagolás és csomagolás jelentős hulladékmennyiség jelenik meg. Konténerbe gyűjtik, amit  naponta elszállítanak.

Eredetileg a vállalat két hulladékszállító berendezést használt.

 Az első berendezés egy garatos csigaszivattyúból állt. Előtte egy lassú forgású kéttengelyes aprító volt. Kétségtelenül a hulladék az aprító előtt boltozódott és ebből következően jelentős üzemeltetési problémák és költséges termeléskiesések voltak.

 A második berendezés egy csigás préssel és szállítószalagokkal birkózott nagyobb hulladékmennyiséggel. Összetettségéből következően ezt a berendezést nehéz volt tisztítani és a meglévő tisztasági követelményeket csak nagy ráfordítással lehetett teljesíteni.



A megoldás

 A teljes hulladékszállító és víztelenítő rendszer tervezését, leszállítását és telepítését seepex GmbH végezte. Az eredmény egy kulcsrakész létesítmény lett.



Az új rendszer szívét kettő darab garatos, szállítócsigás, aprítókéses BTM építési sorozatú seepex csigaszivattyú képezi. A késeket és az állórészt a hulladékban lévő hibát okozható anyagoktól (pl. kövek) védve speciális garat és szállítócsiga szerkezet került kialakításra. Ezzel került biztosításra, hogy a „nehéz anyagok” az integrált szilárdanyag leválasztóba hulljanak, míg a „könnyű összetevők” (növényi hulladék) felússzon és a szivattyú elszállíthassa azokat.



Mindkét szivattyú az aprított hulladékot ugyanabban a csővezetékben szállítja. Mielőtt a tárlókonténerbe kerülne, egy a seepex által tervezett víztelenítő berendezésbe töltődik.    Az összesűrített és víztelenített anyag komposztálásra, míg az ugyanakkor keletkező folyadék a szennyvízrendszerbe kerül.



A nyereség

A hulladék elszállítási költsége a víztelenítés és besűrítés miatt jelentősen csökkent. A tisztasági körülmények a termelési területen jelentősen javultak, mivel a hulladék zárt csőrendszerben kerül szállításra. A hatékony zavaró idegenanyag leválasztás segít a szivattyú megóvásában. Ezzel minimálisra csökkentek a termeléskiesésből és pótalkatrészigényből következő költségek.



Az előző rendszer üzemeltetési problémái a kulcsrakész seepex rendszerrel teljesen megszűntek.



Kulcstényezők



Aprítás és szállítás egy rendszeren belül

Speciális garat integrált szilárdanyag leválasztóval a zavart okozó anyagok eltávolítására

In-Line víztelenítő berendezés

Javított tisztasági körülmények



Jelentős költségmegtakarítások



A létesítmény termelésének nagyobb hatásfoka

Csökkentett hulladékszálllítási költségek

A pótalkatrészigény jelentős csökkenése

Az alkalmazott szivattyútípus

   SEEPEX BTM Építési form

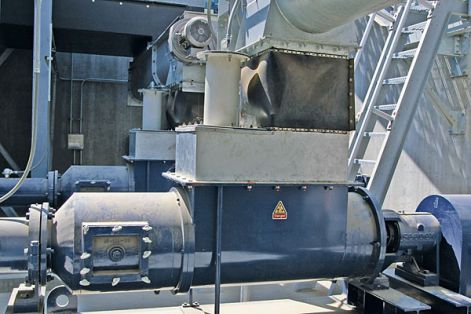

SEEPEX THE 300-27TH nyíltgaratos csigaszivattyú



A világ talán legnagyobb nyílt garatú szivattyúja a világszerte első SlurryCarb™ - létesítményhez









A Kaliforniai Rialtoban lévő SlurryCarb™-létesítmény, szennyvíztisztítók iszapját alakítja át égethető pellettekké, amelyekkel nagy cementgyári kemencék tüzelését oldják meg. Az így gyártott cementet dél-Kalifornia különböző építkezésein, többek között gyorsforgalmi utak, lakó- és üzleti épületek kivitelezésénél használják fel.

Optimális terhelés mellett ez a HTC-berendezés (HTC = hidrotermikus karbonizáció) évente 60.000 tonna öko - tüzelőanyagot állít elő. Ezzel ez a berendezés a régió hulladékkezelési problémáinak nemcsak egy nagyhatású megoldása, hanem a szén környezetbarát alternatíváját is biztosítja.

Ilyen nagyságrendű létesítmény nagy kapacitású szivattyúkat igényel. Az alkalmazott szivattyúk között szerepel a SEEPEX GmbH által valaha gyártott legnagyobb nyílt garatú, THE építési sorozatú, THE 300-27TH csigaszivattyú is. Ez a hatfokozatú nagynyomású szivattyú képes a közeget 300 m3/h kapacitással 27 bar ellenében szállítani.



A kiindulási pont

 A lakosság létszámának folyamatosan növekedése mellett nincs lehetőség a megfelelő hulladékfeldolgozók építésére. Ez felveti a kérdést, mi legyen a keletkező temérdek hulladékkal? A települések kénytelenek voltak a korábbiakban azt lerakókban elhelyezni, vagy trágyává kellett átalakítani.

 A seepex GmbH támogatásával a Kaliforniai SlurryCarb™- létesítmény most a hulladékkezelkés hosszú távú megoldását teszi lehetővé öt körzet számára Los Angeles városában. Ugyan a szennyvíziszap öko tüzelőanyaggá alakítás költségei majdnem a kétszerese, mint a hagyományos trágyaként történő felhasználás, amikor az nem tartható koncepció. Különösen akkor érvényes, ha a végtermék nem alkalmazható a lakóterületek és az emberi fogyasztásra kerülő növények trágyázásában.

 A megoldás

Az iszapot előmelegítőn keresztül reaktorba táplálják. Az ultrahangos érzékelők mérik a szivattyú tölcsérének töltöttségét és ennek alapján szabályozzák a készletsilóból az alapanyagot szállító csiga fordulatszámát. Innen kerül az iszap a seepex csigaszivattyúba. Ezzel a megoldással jelentős költségcsökkenést értek el, mivel a szállítócsiga felvett teljesítménye mindössze 4 kW.



seepex GmbH tartozékként leszállított még egy síkosítóanyag adagoló rendszert is. A BN 01-48 polimer-injektáló szivattyú segítségével szivattyúzáskor a nyomócső súrlódási vesztesége a 20 m magas tároló és mintegy 100 méteres távolságban lévő készlettartály közötti távolságon jelentősen csökkent.





A nyereség

A létesítmény üzembe helyezése óta Los Angelesben az iszap szállítása sikeres. Mike Dillon, seepex Inc., mondta: „Célunk tartós megoldás kifejlesztése és az ilyen alkalmazások megerősítik a lehetőségeket. Csökkenthető a kibocsátás és nem lesz szükség újabb lerakókra. Reméljük, hogy más közösségek is felismerik ezen, iszapot energiává átalakító, technika előnyeit.
